振動傳感器 2020-06-01 13:30 2520 0
一、功能簡介

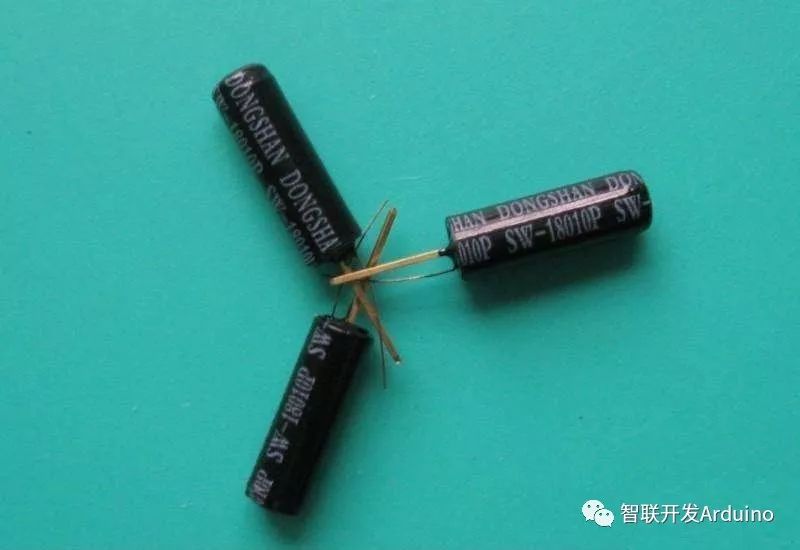

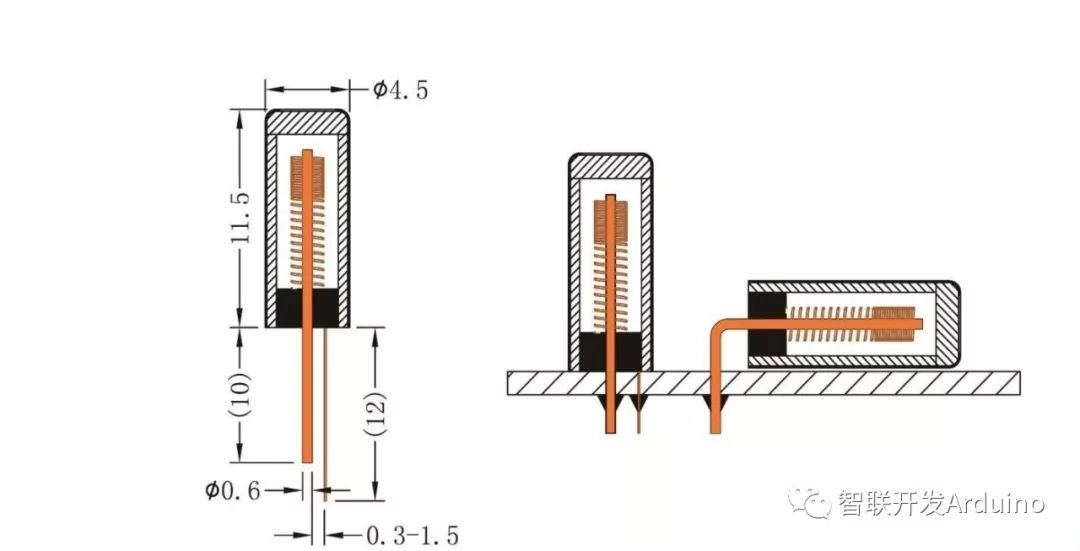

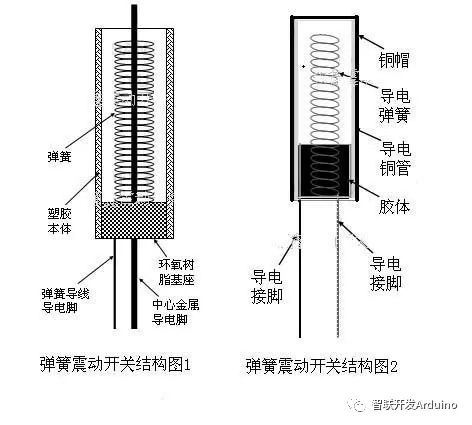

振動傳感器也叫滾珠開關、鋼珠開關、珠子開關，其實都是震動開關的一種只是叫法不一樣是通過珠子滾動接觸導針的原理來控制電路的接通或者斷開的。
簡單來說，就如同打開或關掉電燈一樣，開關觸碰里頭的金屬板電燈就亮，離開就關，滾珠開關也是利用類似的原理。利用開關中的小珠的滾動，制造與金屬端子的觸碰或改變光線行進的路線，就能產生導通或不導通的效果。
滾珠開關目前已有許多不同類型的產品，包括角度感應開關、震動感應開關、離心力感應開關、光電式滾珠開關。以往此類型開關以水銀開關為主，把水銀(汞)當作觸擊的元件，但自從各國政府陸續禁用水銀后，觸擊元件就為滾珠所取代。
滾珠開關運用層面極廣，例如：如胎壓監控系統(TPMS)、腳踏車燈、數位相框旋轉、 螢幕旋轉、視訊鏡頭翻轉、防盜系統等，舉凡想偵測物體角度變化、傾倒、移動、震動、旋轉的場合，滾珠開關皆適用。

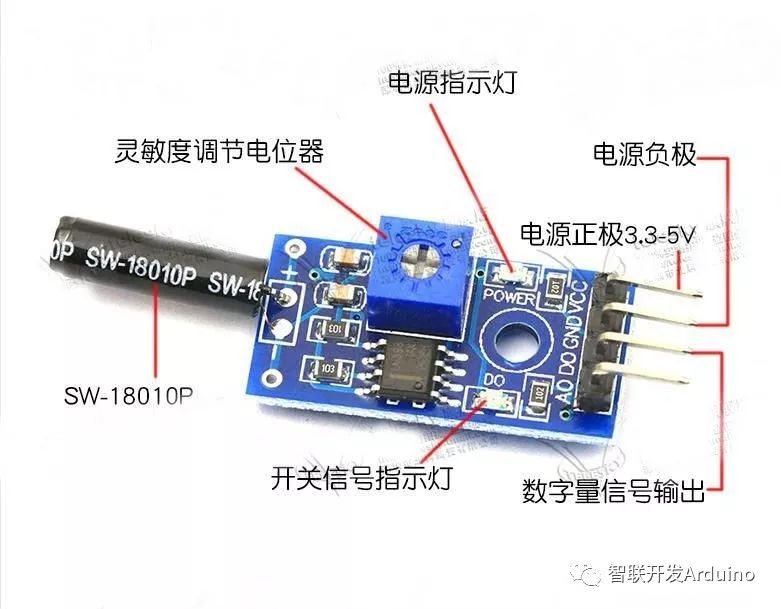

二、引腳圖
三、接線說明

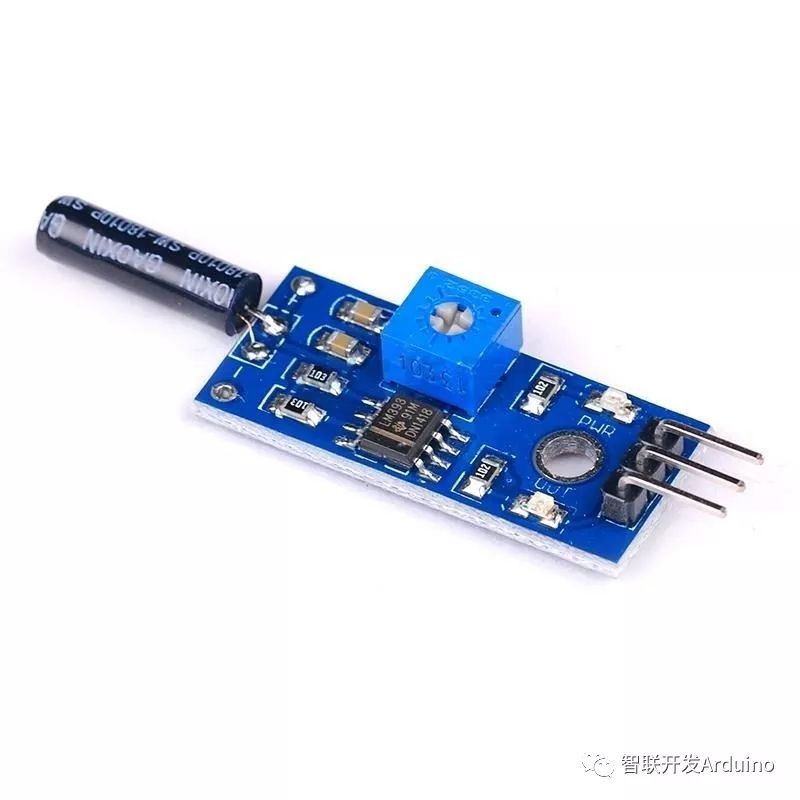

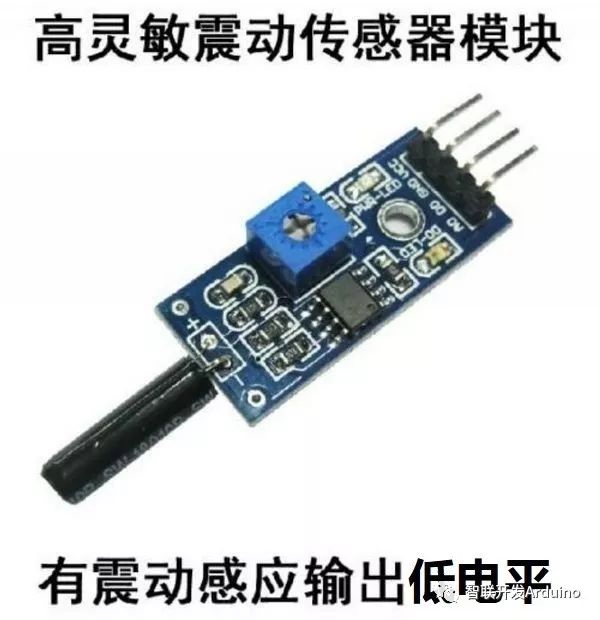

模塊特色：
1、工作電壓 3.3V-5V
2、使用寬電壓 LM393 比較器
3、設有固定螺栓孔，方便安裝
4、小板 PCB 尺寸：3.2cm x 1.4cm
5、輸出形式 ：數字開關量輸出（0 和 1）
6、比較器輸出，信號干凈，波形好，驅動能力強，超過 15mA

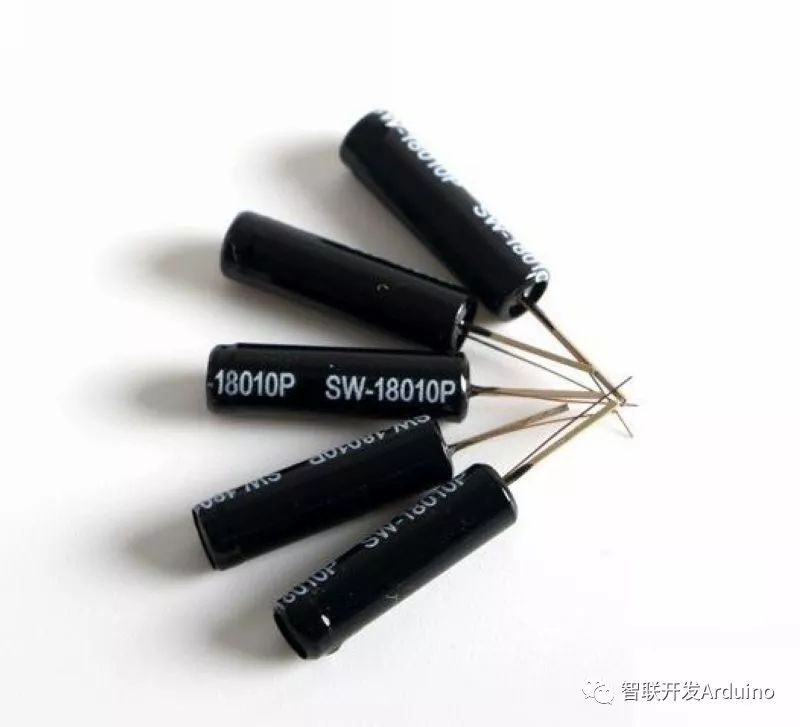

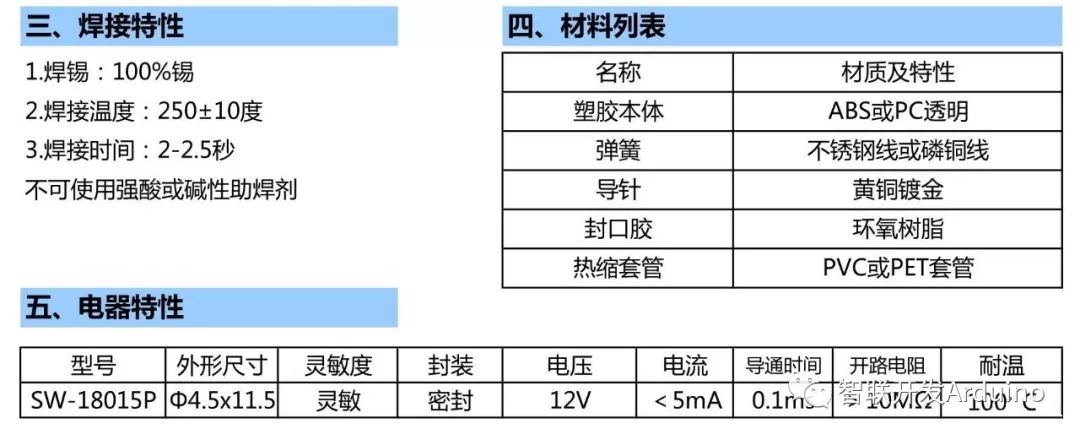

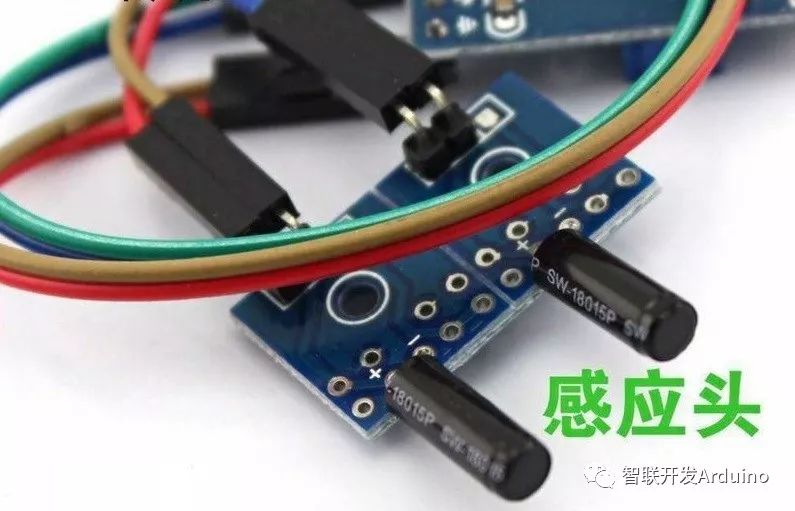

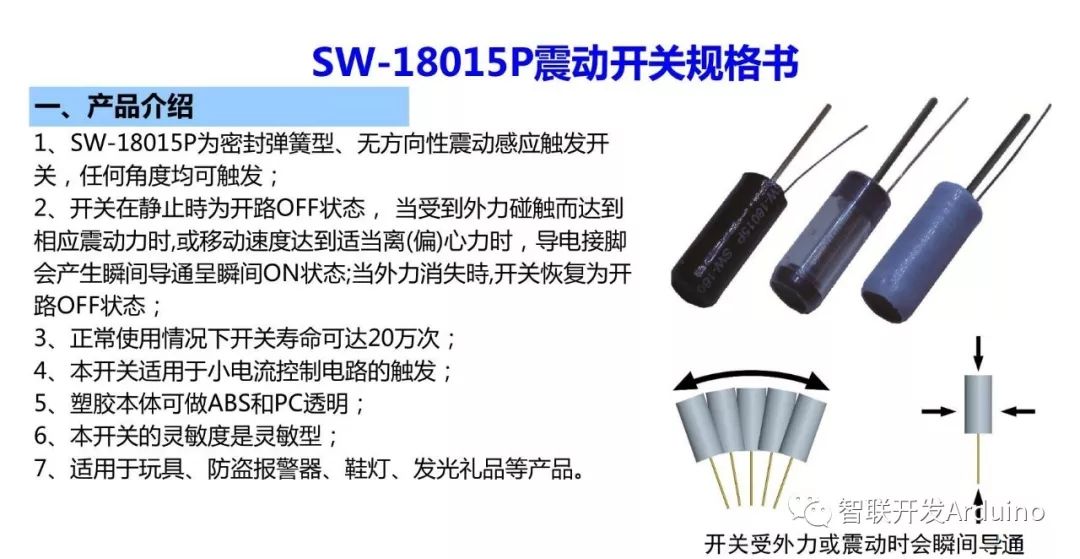

7、高靈敏度震動開關，采用ＳＷ-18010P或者ＳＷ-18015P 震動傳感器。
模塊接線（3 線制）
1、 VCC 外接 3.3V-5V 電壓（可以直接與 5v 單片機和 3.3v 單片機相連）
2 、GND 外接 GND
3 、DO 小板數字量輸出接口（0 和 1）
四、程序設計思路
接好 VCC 和 GND，模塊電源指示燈會亮，將模塊輕放桌面上，調節板上藍色電位器，直到板上開關指示燈亮，然后稍微回調電位器，讓開關指示燈滅，再用手敲打桌面，使震動傳感器有震感，此時，開關指示燈再會到亮狀態。震動停止，開關指示燈也會滅。這個現象就是說明，震動可以觸發模塊，從而使開關指示燈點亮。
1、產品不震動時，震動開關呈斷開狀態，輸出端（3腳）輸出高電平，紅色指示燈（12腳）不亮；
2、產品震動時，震動開關瞬間導通，輸出端（3腳）輸出低電平，紅色指示燈（12腳）亮，并延時2秒；
3、DO輸出端與Arduino uno直接相連(指定輸入到3腳)，通過Arduino uno來檢測高低電平，由此來檢測環境是否有震動，起到報警作用。
void setup()
{
pinMode(3,INPUT);?
pinMode(12,OUTPUT);?
}
void loop() {
if (digitalRead(3)) {
digitalWrite(12,LOW);
}
else {
digitalWrite(12,HIGH);
delay(2000);
}
}

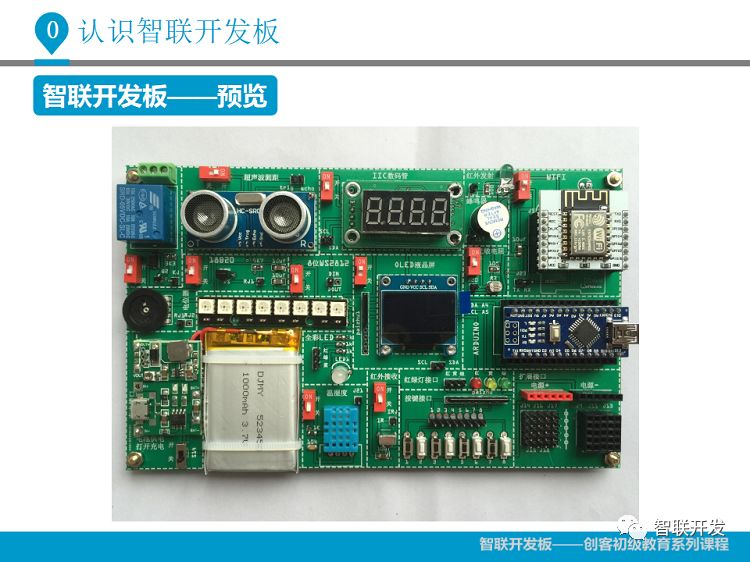

在智聯開發板上盡情的實踐自已的想法吧！
剩下的可能只有是我們想不到的了！
