磁電式傳感器原理

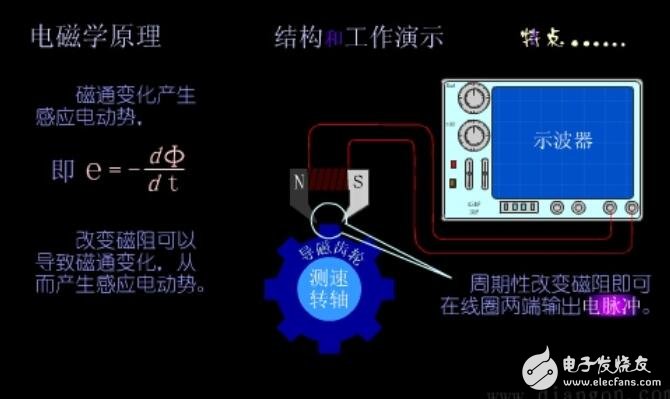

　　磁電式傳感器利用電磁感應效應，霍爾效應，或磁阻效應等電磁現象，把被測物理量的變化轉變?yōu)楦袘?yīng)電動勢的變化，實現速度，位移等參數測量。按電磁轉換機理的不同，磁電式傳感器可分為磁電感應式傳感器，霍爾式傳感器，和磁阻效應傳感器等，廣泛用于建筑，工業等領域中振動，速度，加速度，轉速，轉角，磁場參數等的測量。

　　磁電式傳感器的應用

　　磁電式傳感器主要用于振動測量。其中慣性式傳感器不需要靜止的基座作為參考基準，它直接安裝在振動體上進行測量，因而在地面振動測量及機載振動監視系統中獲得了廣泛的應用。

　　常用地測振傳感器有動鐵式振動傳感器、圈式振動速度傳感器等。

　　（一）。測振傳感器的應用

　　航空發動機、各種大型電機、空氣壓縮機、機床、車輛、軌枕振動臺、化工設備、各種水、氣管道、橋梁、高層建筑等，其振動監測與研究都可使用磁電式傳感器。

　?。ǘ?。測振傳感器的工作特性

　　振動傳感器是典型的集中參數m、k、c二階系統。作為慣性式測振傳感器，要求選擇較大的質量塊m和較小的彈簧常數k。

　　這樣，在較高振動頻率下，由于質量塊大慣性而近似相對大地靜止。這時，振動體（同傳感器殼體）相對質量塊的位移y（輸出）就可真實地反映振動體相對大地的振幅x（輸入）。
